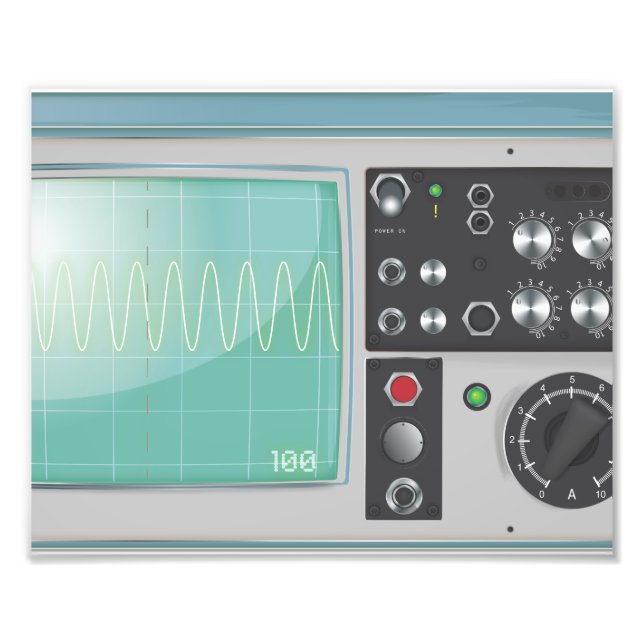

Foto Oscilloscópio

Osciloscópio - Um osciloscópio, anteriormente chamado de oscilógrafo, e conhecido informalmente como escopo, CRO (para o osciloscópio de raios catódicos) ou DSO (para o osciloscópio de armazenamento digital mais moderno), é um tipo de instrumento de teste eletrônico que permite observar tensões de sinal variáveis constantes, geralmente como um gráfico bidimensional de uma ou mais diferenças potenciais elétricas usando o eixo vertical ou y, ad em função do tempo (horizontal ou eixo x). Muitos sinais, por exemplo, o som, podem ser convertidos em voltagens e exibidos dessa forma. Os sinais são muitas vezes periódicos e repetem-se constantemente, de modo que várias amostras de um sinal que varia com o tempo são apresentadas como uma imagem constante. Muitos oscilloscópios (oscilloscópios de armazenamento) também podem capturar formas de onda não repetitivas por um tempo especificado e mostrar continuamente o segmento capturado.
