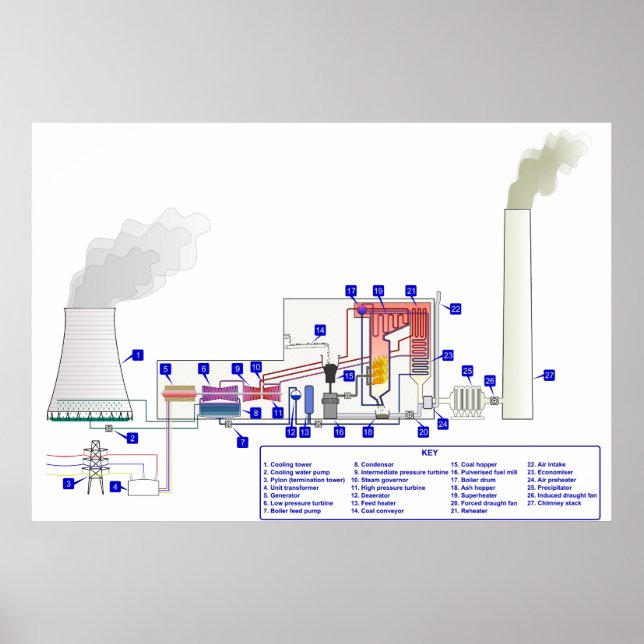

Póster Diagrama de uma central térmica com alimentação po

O carvão é transportado (14) de uma chaminé exterior e moído para um pó muito fino por grandes esferas metálicas no moinho de combustível pulverizado (16). Ali está misturado com ar pré-aquecido (24), movido pelo ventilador de calado forçado (20). A mistura de ar quente é forçada, a alta pressão, a entrar na caldeira onde se acende rapidamente. A água de alta pureza passa verticalmente pelas paredes tubulares da caldeira, onde se transforma em vapor, e é passada para o tambor da caldeira (17), onde o vapor é separado de qualquer água remanescente. O vapor passa por um coletor no telhado do tambor até o superaquecedor pendente (19), onde sua temperatura e pressão aumentam rapidamente para cerca de 200 bares e 570°C, o suficiente para fazer as paredes do tubo brilharem um vermelho sem graça. O vapor é canalizado para a turbina de alta pressão (11), o primeiro de um processo de turbina de três palcos. Uma válvula de governador de vapor (10) permite o controlo manual da turbina e do ponto de regulação automático a seguir. O vapor é exausto a partir da turbina de alta pressão e reduzido tanto em termos de pressão como de temperatura, sendo devolvido ao reaquecedor da caldeira (21). O vapor reaquecido é então transferido para a turbina de pressão intermédia (9) e, a partir daí, passa diretamente para a turbina de baixa pressão (6). O vapor, agora pouco acima de seu ponto de ebulição, é colocado em contato térmico com água fria no condensador (8), onde condensa rapidamente de volta em água, criando um dentro de vácuo próximo ao tórax do condensador. A água condensada é então passada por uma bomba de alimentação (7) através de um arejador (12) e pré-aquecida, primeiro num aquecedor de alimentação (13) alimentado por vapor retirado do conjunto de alta pressão, e depois nos economizadores (23), antes de ser devolvida ao tambor da caldeira. A água do condensador é pulverizada em dentro a torre de arrefecimento (1), criando uma pluma muito visível, antes de ser bombeada de volta ao ciclo da água de arrefecimento. Os três conjuntos de turbinas são acoplados no mesmo eixo que o gerador elétrico (5), que gera uma tensão de nível intermédio (normalmente 20-25 kV). Este valor é aumentado pelo transformador da unidade (4) para uma tensão mais adequada para transmissão (normalmente 250-500 kV) e é enviado para a rede de transmissão (3). Os gases de escape da caldeira são recolhidos pela ventoinha de calagem induzida (26) através de um precipitador eletrostático (25) e são depois ventilados através da chaminé (27). Os direitos de reprodução de imagem podem ser encontrados no link próximo à parte inferior desta descrição. Assine a Sr. Rebates pela FREE e economize 12% em qualquer ordem zazzle além de um bônus de inscrição de US$ 5,00 Todos os direitos reservados; sem: preconceito, recurso ou aviso (U.C.1-308) Direitos de reprodução de imagem: http://commons.wikimedia.org/wiki/File:PowerStation3.svg carvão "combustível fóssil" "potência de carvão" "usina de carvão" "usina de carvão" "potência térmica" "Potência" "central térmica" "Central térmica alimentada a carvão" "central de energia fóssil" "diagrama das centrais elétricas" diagrama do gráfico "diagrama das centrais elétricas" "diagrama das centrais de carvão" "disposição das centrais de carvão" "energia do carvão"
